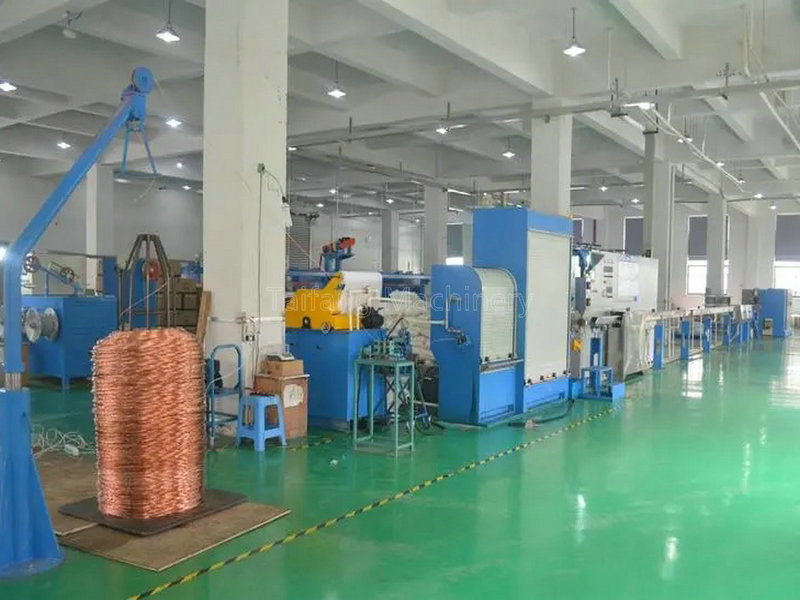

TF-70+35型高速绝缘芯线串联生产线
《设备配置及技术规范》
一、设备用途
该设备适应于高品质数字通信电缆,各类局域网络线(5/5e类、6/6e类、7类)，市话电缆拉丝绝缘芯线高速挤出生产。
二、主要规范
1．制造线种：高品质数字通信电缆,各类局域网络线(5/5e类、6/6e类、7类)。
2．押出材料：适应于PVC、PP、PE、SR-PVC等高速挤出塑料，塑化程度100%。
3．拉丝机输入导体直径 min. 2.6 mm，max. 3.0 mm；
4．拉丝机输出导体直径 min. 0.40 mm，max. 1.0mm；
5. 铜导体延伸率 18～28 %；
6. 最大绝缘外径 3.0 mm
7. 产品结构 实心+色条；
8．最大线速：800～1200m/min。（线速度依线径而定）
9．中心高度：1000mm。
10．电 源：380V+10% 50HZ 三相五线制
11．操作方向：主机（从 至 操作）
三、主要组成部件：
| 序号 | 设备名称/规格型号 | 数量 | 厂家备注 |
| 1 | 铜杆放线架 | 一台 | kaiyun开云官方 |
| 2 | 轧头机 | 一台 | kaiyun开云官方 |
| 3 | TF-250/17D立式喷淋中拉机 | 一组 | kaiyun开云官方 |
| 4 | 连续退火预热装置 | 一组 | kaiyun开云官方 |
| 5 | 内导体外径测试仪 | 一台 | 上海欧勒 |
| 6 | 70#挤出主机+双层共挤机头 | 一组 | kaiyun开云官方 |
| 7 | 35#卧式注条机 | 一台 | kaiyun开云官方 |
| 8 | 自动上料烘干系统 | 一组 | kaiyun开云官方 |
| 9 | 色母料自动混料机 | 一组 | 上海欧勒 |
| 10 | 冷却系统 | 一组 | kaiyun开云官方 |
| 11 | 外绝缘芯线测径仪 | 一台 | 上海欧勒 |
| 12 | 喷淋式牵引机 | 一台 | kaiyun开云官方 |
| 13 | 高频火花试验机 | 一台 | kaiyun开云官方 |
| 14 | 全自动双轴换盘收线机 | 一台 | kaiyun开云官方 |
| 15 | 西门子工控系统 | 一台 | kaiyun开云官方 +进口电器 |
| 16 | 随机备件及操作保养说明书 | 一套 | kaiyun开云官方 |
| 17 | 整机涂装 | 一套 | kaiyun开云官方 |
